激光擴束鏡能夠改變激光光束直徑、發散角和強度分布，常用于激光掃描、激光諧振腔、激光干涉測量或遙測應用中，以實現諸如降低光斑能量密度、降低特定距離下的光束直徑、減小聚焦光斑尺寸、激光束尺寸補償?shù)裙δ埽�是激光系統中最廣泛使用的組件之一。

激光擴束鏡的基本原理

    激光擴束鏡的原理與望遠鏡的原理類似，同屬于無焦系統，平行光入射光學系統，并平行光出射。激光擴束鏡可分為開普勒式和伽利略式兩種。

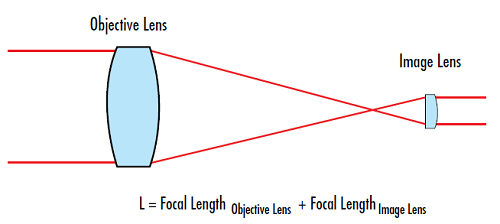

開普勒式由兩片正透鏡組成，兩個透鏡的焦點重合，兩個透鏡的間隔約等于兩個透鏡的焦距之和。當準直光入射后將兩透鏡之間形成一個能量匯聚焦點，在這個焦點上設置小孔光闌，可以實現空間濾波，提高激光的品質，但在高功率應用中，可能會產生自聚焦以及空氣電離的風險。

    伽利略式結構由一個正透鏡一個負透鏡組成，兩透鏡間距為兩焦距之差。相較于開普勒式，兩個透鏡的光焦度更小，結構更加緊湊，價格也更便宜。另外，由于正負透鏡的球差效應相反，伽利略式可以減少一部分球差，更適用于大口徑以及非旋轉對稱光束。伽利略結構內部沒有聚焦點使其更適用于高功率激光應用。

    愛特蒙特光學可提供各種規格的擴束鏡，可根據您的應用要求，選擇最適合您應用的愛特蒙特光學® (EO) 擴束鏡。

    首先是確認需要的是固定放大倍率還是可變放大倍率。

    對于放大倍率可變的應用，可選擇研究級可變擴束鏡 (RVBX)。對于放大倍率固定的應用，必須先確定激光波長、輸入光圈以及所需的傳輸波前性能。

    對于使用 Nd:YAG 波長且成本有限的應用，可選擇天蝎座 Nd:YAG 擴束鏡。這些擴束鏡具有完全固定的光學設計，能針對 Nd:YAG 基波、一次諧波和二次諧波提供衍射極限性能。若應用需要調整發散性以便對會聚或發散的輸入光束進行準直，或者創建受控的稍微會聚或發散的輸出，則織女星固定擴束鏡與天龍座固定擴束鏡是最佳選擇。對于 Nd:YAG 波長，理想的選擇是織女星激光線擴束鏡和天龍座激光線擴束鏡�？椗�星激光線擴束鏡憑借 λ/10 的性能、適用于 Nd:YAG 波長最高三次諧波的鍍膜以及最高 10mm 的輸入光圈，可提供無與倫比的價值。與織女星激光線擴束鏡相比，天龍座激光線擴束鏡憑借其滑動光學元件和更大的光圈成為最佳選擇。

    大角星氦氖擴束鏡專為搭配使用氦氖激光而設計，采用滑動光學元件進行發散性調節，可實現最大 2mm 的相對較小的光圈。UDA 寬帶固定擴束鏡專為寬帶使用而設計，可提供涵蓋 260 – 1100nm 范圍的多種寬帶鍍膜、用于調節發散性的滑動光學元件，及其設計波長處的 λ/10 性能。老人星反射式擴束鏡因具有多種集成對準功能而易于安裝。它們具有寬帶性能，在從紫外到紅外（從 250nm 至 10μm）范圍內的波前畸變極小。其單片式結構可提供不受溫度變化影響的性能穩定性。

科研級變倍擴束鏡（RVBX）

    TECHSPEC®科研級變倍擴束鏡（RVBX），適用于需要變化放大倍數的高功率激光應用，如原型設計或研發。這款擴束鏡具有λ/4透射波前，伽利略設計和高激光損傷閾值抗反射膜，以保證最大的透射率，同時盡可能減少虛反射。此外，這款擴束鏡使用內部平移和聚焦機制，從而能夠連續的調整放大倍率和激光發散，而不影響整體外殼的長度。這種緊湊的設計消除了系統的長度變化并簡化了系統集成。

●1 – 3倍和2 – 8倍的連續放大倍數

●非旋轉式透鏡可最大限度地減少光束漂移

●緊湊的伽利略設計，具有固定外殼長度及不轉動光學元件

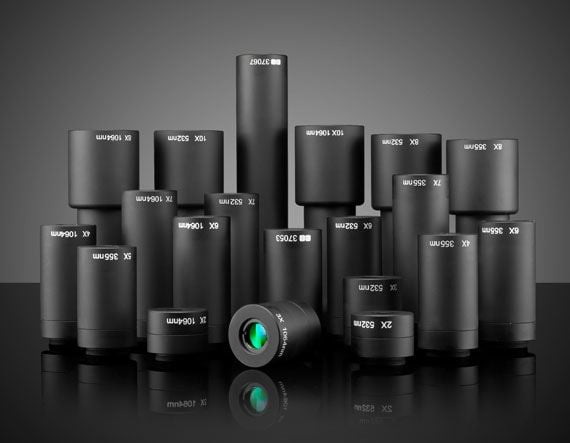

天蝎座（Scorpii™) Nd:YAG 擴束鏡

    TECHSPEC® 天蝎座（Scorpii™) Nd:YAG 擴束鏡專為光束擴展應用而設計，如激光雕刻和材料加工。這些擴束鏡采用抗反射鍍膜，具備高透射效果。Scorpii™ 擴束鏡采用抗反射鍍膜，專為 355nm、532nm 和 1064nm 等 Nd:YAG 激光波長設計，可提供從 2 倍到 10 倍的多種固定放大倍數，并采用 M22 x 0.75 螺紋。TECHSPEC™ 天蝎座（Scorpii™) Nd:YAG 擴束鏡是系統集成的經濟型解決方案。 Scorpii™ 擴束鏡系列可以快速滿足原型制造和應用的時間要求，是 OEM的理想選擇。

●Nd:YAG 激光波長增透膜：355nm、532nm 和 1064nm

●提供 2 倍至 10 倍固定放大倍率

●專為 OEM 集成而設計，無需進行發散調整

織女星（Vega™）寬帶擴束鏡

    ECHSPEC® 織女星（Vega™）寬帶擴束鏡專為要求苛刻的可調諧激光源而設計的。這些緊湊型擴束鏡在廣泛的波長范圍內進行了優化，其設計的透射波前誤差可減少至 λ/10，且沒有內部聚焦的重影，從而實現了與高功率激光的兼容性。TECHSPEC 織女星（Vega™）寬帶擴束鏡可輕松集成到原型和高級應用中，同時保持整個調整范圍內的質量。它們是采用高度可調諧銩源和鈥源的醫療激光應用的理想選擇。

●增透膜適用于寬帶可調諧激光源

●固定放大倍率從 1.5X 到 20X

●螺紋鏡筒發散調整以補償輸入光束發散

織女星（Vega™）激光譜線擴束鏡

    TECHSPEC® 織女星（Vega™）激光譜線擴束鏡非常適用于苛刻的激光應用，包括激光材料加工，醫療和研究。這些緊湊型激光擴束鏡已針對常見激光波長進行優化，以獲得高性能的傳輸波前，其設計的傳輸波前誤差可達到λ/10。為了確保與高功率激光兼容，這些擴束鏡經過精心設計，不會有重影聚焦在內部表面上。TECHSPEC™ 織女星（Vega™）激光譜線擴束鏡可通過M30 x 1螺紋進行安裝。

●采用適用于以下激光波長的增透膜：266nm、355nm、405nm、532nm、1064nm 以及 1940nm

●放大倍率從 1.5X 到 20X

●通過旋轉光學元件的設計來調整發散角

天龍座（Draconis™）寬帶擴束鏡

    ECHSPEC® 天龍座（Draconis™）寬帶擴束鏡采用高性能光學設計，經測試和優化適用于寬帶應用。這款擴束鏡無須嚴格校準，因其在輸入光束直徑很大，接受角很寬的情況下也擁有衍射極限性能。其寬帶設計適用于多種激光或可調諧激光，減少了您的光學系統所需擴束鏡的數量。此外，光學設計可確保不會出現重影的內部聚焦，由此實現與高功率激光的兼容性。另外，您還可以調整它的焦點，以用于發散校正或準直。

●卓越的透射波前特性

●滑動光學準直調整，可使光束漂移最小化

●緊湊型伽利略設計

●寬帶設計，適用于多種激光波長或可調諧激光器

天龍座（Draconis™）激光譜線擴束鏡

    TECHSPEC® 天龍座（Draconis™）激光譜線擴束鏡采用高性能光學設計，經測試和優化適用于YAG激光波長。這款擴束鏡無須嚴格校準，因其在輸入光束直徑很大，接受角很寬的情況下也擁有衍射極限性能。另外，您還可以調整它的焦點，以用于發散校正或準直。由于內部表面上沒有聚焦的重影，因此這些擴束鏡可確保與高功率激光的兼容性。

●針對532nm 與 1064nm Nd:YAG 激光波長的增透膜

●提供 3 倍至 10 倍的固定放大倍率紋

●可通過非旋轉光學元件來調整發散以減少光束漂移

大角星（Arcturus™）氦氖擴束鏡

    TECHSPEC® 大角星（Arcturus™）氦氖擴束鏡的光學設計封裝在光機平臺上有著很好的性能。兩個旋轉調節旋鈕運動平滑，手感細膩，因此輸出可變光束從準直到最小距離是1.2m.四個沉孔（兩個M6螺紋在直徑為25mm的圓弧上，兩個¼-20 在1英寸的圓弧上分布）分布在近中心的地方。

●鍍有針對 633nm 的 HeNe 激光波長的增透膜

●提供 3 倍至 20 倍的固定放大倍率紋

●可使用非旋轉光學元件進行發散調整

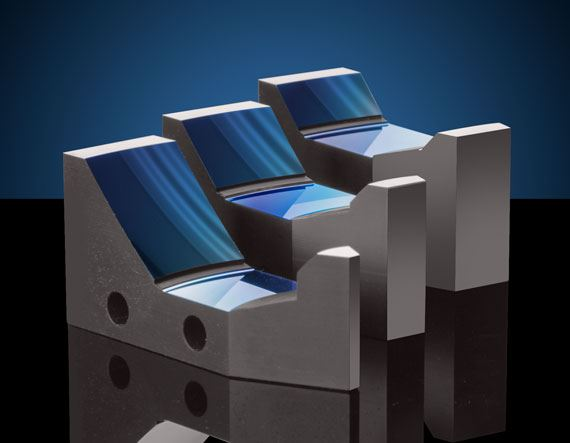

老人星（Canopus™）反射式擴束鏡

TECHSPEC® 老人星（Canopus™）反射式擴束鏡適用于需要寬帶或消色差光束擴展及各種不同光源的應用。這一系列擴束鏡采用全反射設計，可搭配使用各種激光，包括可調諧、紫外線和超快光源，同時其創新設計以最小的波前畸變，確保提供高精密度。其中采用的各種整合設計元素（包括反射平面、螺紋孔和通孔）均有助于簡化對準和安裝作業，并可整合到任何激光應用中。單片式設計可確保性能和穩定性，并且不受溫度變化的影響。TECHSPEC 老人星（Canopus™）反射式擴束鏡提供 2 倍、3 倍和 5 倍放大倍率，可搭配各種適合紫外線、可見光和紅外光譜的鍍膜選項。

●針對紫外光、可見光與 250nm 至 10μm 紅外光應用的高反射率 (HR) 鍍膜

●具有從 2 倍到 5 倍的多種反射放大倍率

●采用單片式設計以減少熱效應并簡化校準

●采用專利金剛石車削技術制造而成
